一、JDXT-Y-1概述

JDXT-Y-1型防爆感煙火災探測器是非編碼開關型（繼電器輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。

當現場煙霧濃度超過設定的閾值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或暫短掉電且又重新上電后，指示燈才恢復閃爍（巡檢）狀態。

本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>及 GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備 第4部分：本安型”i”>>的標準要求。適用于石油、化工、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。經國家指定的檢驗單位檢驗合格，取得了國家級防爆合格證書。

二、JDXT-Y-1特點

本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。

三、JDXT-Y-1技術特性

1、防爆形式：本安-隔爆復合型

2、.防爆標志：ExdbibⅡCT6Gb  ExibtbⅢCT85℃Db

3、環境溫度：-20℃~+40℃

4、相對濕度：≤95%（不凝露）

5、.大氣壓力：80~110KPa

6、工作電壓：DC24 V±3V

7、靜態電流: ≤120uA

8、報警電流: 10mA≤I≤30Ma

    繼電器觸電容量：1A30VDC

9、響應閾值：0.10dB/m~0.27 dB/m

10、報警復位：瞬間斷電（10s Min，DC2.5V Max）

11、上電時間：≤10s

12、最高風速：7.6m/s（1500fpm）

13、報警確認燈：紅色，正常監視時周期性閃亮，報警時常亮。

14、安全柵參數：Ui=36VDC；Ii=50mA

15、保護面積：當空間高度為6m~12mm，一個探測器的保護面積，對一般保護現場而言為80m?？臻g高度為6m以下時，保護面積為60m。

16、重   量: 1.0kg

四、JDXT-Y-1結構特征及工作原理

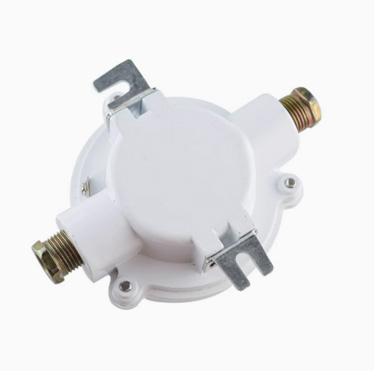

1、探測器外形示意圖如圖1所式。

圖1 JDXT-Y-1探測器外形示意圖

2、JDXT-Y-1工作原理

探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。

報警輸出信號采用開關量（繼電器無源觸點）方式，可以和國內外任何廠家的火災報警控制器配套使用。

五、JDXT-Y-1測試

用戶在開箱后，應立即對產品進行性能檢驗。檢驗過程如下：

打開隔爆腔，將DC24V電源連接在D、D端子上，則探測器進入巡檢工作狀態，此時，指示燈閃亮；用萬用表（電阻擋）測試G、K（常開觸點）端子，應顯示電阻為無窮大，G、B（常閉觸點）端子應顯示電阻為零。

取下防塵罩，用煙吹入探測器內，探測器會輸出報警信號，此時，指示燈常亮；用萬用表（電阻擋）進行測試，G、K（常開觸點）端子應顯示電阻為零，表示常開觸點已閉合；而G、B（常閉觸點）端子應顯示電阻為無窮大，表示長閉觸點已斷開。該產品為合格。

若產品經過上述檢驗不合格，請不要打開防爆殼體，應立即與我們聯系，商議解決辦法。（聯系電話：13470308895）

警告：出廠所接的六根導線是用于檢驗產品之用，產品向系統連接時，應將試驗用導線去掉，用外徑約8mm的電纜線連接，否則探測器會失去防爆性能。

六、JDXT-Y-1安裝與布線

1、 JDXT-Y-1安裝方法

根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構，電纜外徑約為8mm ,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖2所示。

2、JDXT-Y-1接線：

松開探測器外殼固定螺釘，打開隔爆腔將DC24V電源線從一側進線口串入，接在線路板的輸入端子D、D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見圖3 接線圖。

圖2   探測器安裝示意圖

圖3   JDXT-Y-1接線端子圖

D  D為24v電源無極性

G  K為常開無源觸點輸出

B  G為常閉無源觸點輸出

注意：安裝過程中，不要摘掉防塵罩，防止灰塵進入，影響探測器的精度。待系統正常運行時應將防塵罩去掉。

七、JDXT-Y-1常見故障及維修

發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有虛焊、燒焦等異?，F(xiàn)象。

探測器在使用過程中，可能出現的故障現象及解決辦法歸納如下：

1、不巡檢   檢查供電電壓是否滿足要求。

2、不報警   檢查發射管、接收管、放大電路等。

3、誤報警   檢查迷宮是否過臟。

八、JDXT-Y-1維護保養

1、探測器應在即將調試前方可安裝，在安裝前應妥善保管；并應采取相應的防塵、防潮、防腐蝕措施。

2、探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。

3、探測器每年至少清潔一次，以保證系統的正常運行。

4、工程上如發現探測器有經常性誤報的現象，則應對迷宮進行清洗，必要時，可更換迷宮。

      清洗迷宮步驟：

      a)首先用手捏住迷宮體兩側輕輕搖動將其拔下。

      b)用鑷子夾住酒精棉球仔細清洗迷宮體內腔，注意不要將棉絮留入迷宮體內。

      c)安裝好迷宮體。

5、探測器清洗后，將探測器重新安裝好，然后進行測試。

6、每半年應進行一次模擬火警試驗，測試探測器是否工作正常。
