一、概述：

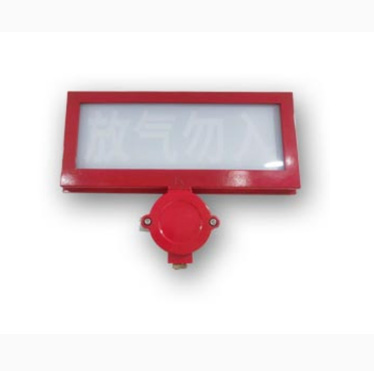

阜新金鼎JDQS-1防爆氣體釋放燈（簡稱氣體釋放燈）為非編碼型氣體滅火系統的配套產品，適用于安裝在含有ⅡC（ⅡB）級T6溫度組別的爆炸性氣體環境場所的保護區域入口處，當被保護區域?qū)嵤怏w滅火時，控制器啟動氣體釋放燈發出光指示，提醒人員注意，以免誤入保護區域發生危險。氣體釋放燈可以和國內外任何廠家的火災報警控制器配套使用。氣體釋放燈的防爆形式為隔爆兼本質安全型，外引聲光部分經過本安處理。產品的造型美觀、結構緊湊、工作性能穩定可靠。

本產品符合GB/T 3836.1--2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>及GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備 第4部分：本質安全型”i”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、主要技術參數

三、外形圖

四、試驗、安裝與接線

1、試驗：每只氣體釋放燈進線口均外引二根導線，用于檢驗產品，用戶開箱后應盡快做聲、光信號報警試驗。實驗方法如下：將DC24V電源線接在外引二根導線上（無極性），供電后氣體釋放燈便發出聲、光報警信號；報警信號持續數分鐘即說明產品合格。注：產品外接的二根導線只是用于檢驗產品用，產品向系統連接時，應將試驗用線去掉，采用截面積S≥0.5mm2的通用電纜連接，否則，防爆氣體釋放燈將失去防爆性能。

2、安裝:根據現場情況,用M6膨脹螺釘通過安裝孔將氣體釋放燈固定在保護區域入口處。電纜的引入裝置:ⅡB級采用封口螺帽壓緊密封圈結構;ⅡC級采用密封填料函結構。

3、接線：松開接線腔蓋的固定螺釘，打開接線腔，將電纜線分別接在接線端子上（見下圖）。連線接好后，將蓋與體裝好。

D、D為DC24V電源（無極性）
