一、概述：

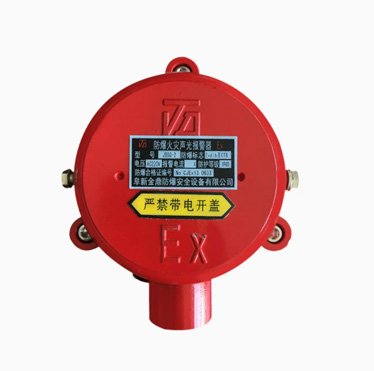

JDSG-2防爆火災聲光報警器（簡稱報警器）為非編碼型報警器，適用于安裝在含有ⅡC（ⅡB）級T6溫度組別的爆炸性氣體環境場所，當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。報警器也可同手動報警按鈕配合使用,達到簡單的聲，光報警目的。報警器可以和國內外任何廠家的火災報警控制器配套使用。報警器采用超高亮LED發光管，360度清晰可視。

本產品符合GB/T 3836.1--2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>及GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備 第4部分：本質安全型”i”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、主要技術參數

三、外形圖

四、試驗、安裝與接線

1、試驗：每只報警器進線口均外引二根導線，用于檢驗報警器，用戶開箱后應盡快做聲、光信號報警試驗。實驗方法如下：將DC24V(AC220V)電源線接在外引二根導線上（無極性），供電后聲光報警器便發出聲、光報警信號；報警信號持續數分鐘即說明產品合格。注：產品外接的二根導線只是用于檢驗產品用，產品向系統連接時，應將試驗用線去掉，采用截面積S=1mm2的通用電纜連接，否則，防爆揚聲器將失去防爆性能。

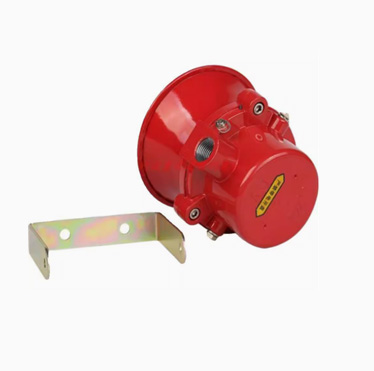

2、安裝:根據現場情況,用M6膨脹螺釘通過報警器固定架,將防爆外殼固定在墻壁或頂棚上。裝置:ⅡB級采用封口螺帽壓緊密封圈結構;ⅡC級采用密封填料函結構。電纜引入端口向下、安裝仰角不得大于100（仰角大于100時防水功能失效）。

3、接線：松開外殼的固定螺釘，打開隔爆腔，將電纜線分別接在接線端子上（見下圖）。連線接好后，將上蓋與體裝好。

D、D為DC24V電源（無極性）
